DK-1623-A-VH-1

Un débit et une qualité de connexion excellents pour votre réseau.

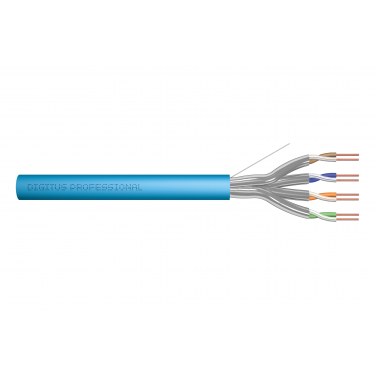

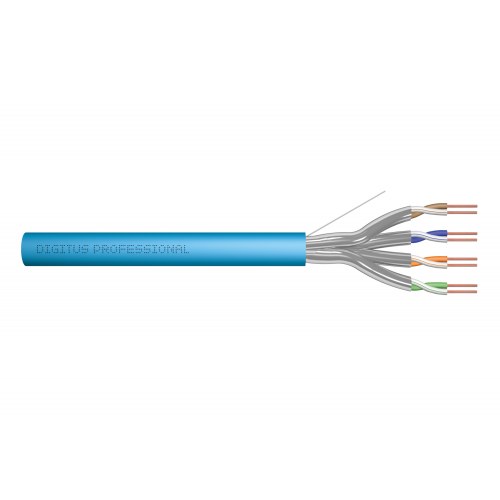

Les câbles d’installation DIGITUS® catégorie 6A U-FTP ont été conçus et testés conformément aux spécifications ISO/IEC 11801, TIA/586-C.2 et EN50173. Chaque câble est composé de 8 conducteurs isolés en polyéthylène AWG 23 codifiés par des couleurs. Les conducteurs sont percés par paires de 4 à des diamètres différents. Le nom de marque et le numéro d’article constituent les détails d’impression sur le manteau extérieur. Le câble est livré dans une boîte en carton déchirable ou un touret en bois pour faciliter l‘installation.

• Propriétés physiques :
• Conducteur : fil de cuivre nu AWG 23/1 de 0,57 mm nominal
• Nombre total de capteurs isolés : 8, torsadés en 4 paires
• Code couleur : bleu et blanc, orange et blanc, vert et blanc, marron et blanc
• Blindage de chaque paire : film polyester doublé d’aluminium, couvre 100 %
• Gaine extérieure : Sans halogène (FRNC-B/LSZH-1)
• Épaisseur de gaine extérieure : 0,50 mm, nominal
• Couleur : Bleu clair (RAL 5012)
• Propriétés mécaniques :
• Résistance à la traction : 150 N max.
• Rayon de courbure dynamique : 8x AD mm min.
• Rayon de courbure statique : 4x AD mm min.
• Plage de température de transport et de stockage : -20 °C à +60 °C
• Plage de température de fonctionnement : -20 °C à +75 °C
• Plage de température en fonctionnement : 0 °C à +50 °C
• Diamètre extérieur : 7,0 mm, nominal
• Résistant au feu : IEC 60332-1
• Absence d’halogène et densité de la fumée : IEC 60754-2 et IEC 61034
• Valeur calorique : 650 Mj/km
• Poids : 50 kg/km
• Propriétés électriques :
• Impédance moyenne : 100 ± 5 ohm à 1 MHz - 600 MHz
• Capacité : 40 pF/m nominal @ 1 KHz
• Déséquilibre de capacités (paire-terre) : 1,6 pF/m max. @ 1 KHz
• Résistance d’isolation : 5 Gohm x km min.
• Résistance ohmique : 147 ohm/km max. (2 % max. de tolérance)
• Tension de fonctionnement : 72 Vdc max.
• Perte d’insertion : 65 dB
• Retard de phase : 450 nS/100 m max.
• Délai de propagation : 15 nS/100 m max.
• Classe de séparation : « c » selon EN 50174-2
• NVP : 70%
